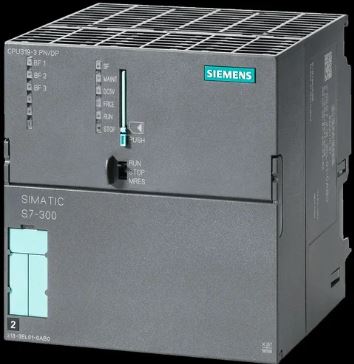

unité centrale SIMATIC S7-300 CPU 319-3 PN/DP 6ES7318-3EL01-0AB0
La référence 6ES7318-3EL01-0AB0 correspond à l’unité centrale haut de gamme SIMATIC S7-300 CPU 319-3 PN/DP de Siemens. Comme cette CPU ne possède pas de mémoire de chargement intégrée, l’utilisation d’une carte Micro Memory Card (MMC) Siemens propriétaire est obligatoire pour stocker le programme utilisateur et faire fonctionner l’automate
📑 Caractéristiques Générales
- Désignation : CPU 319-3 PN/DP.
- Version du microprogramme (Firmware) : V3.2.
- Logiciel d’ingénierie requis : STEP 7 V5.5 ou supérieur / TIA Portal.
- Statut de production : Pièce de rechange (Spare Part – Phase finale d’obsolescence).
⚡ Alimentation et Puissance
- Tension nominale : 24 V CC.
- Plage admissible : 19,2 V CC à 28,8 V CC.
- Consommation de courant (nominale) : 1 250 mA.
- Puissance dissipée (perte thermique typique) : 14 W.
- Protection externe recommandée : Disjoncteur ou fusible de 2 A minimum.
💾 Mémoire et Traitement
- Mémoire de travail intégrée : 2 Mo (2 048 Ko) répartis en 1 Mo pour le code et 1 Mo pour les données.
- Mémoire de chargement : 0 Ko intégrée (Carte Micro Memory Card Siemens MMC obligatoire).
- Mémoire rémanente (sauvegardée sans pile) : Jusqu’à 700 Ko pour les compteurs, temporisateurs et mémentos.
- Temps d’exécution (Opération binaire) : 0,004 µs (4 nanosecondes, idéale pour les process ultra-rapides).
🌐 Interfaces de Communication
| Interface | Type de connecteur | Protocoles pris en charge | Rôle / Vitesse maximale |
|---|---|---|---|
| X1 | RS485 (Sub-D 9 broches) | MPI / PROFIBUS DP | Maître ou Esclave / 12 Mbit/s |
| X2 | RS485 (Sub-D 9 broches) | PROFIBUS DP uniquement | Maître ou Esclave dédié / 12 Mbit/s |
| X3 (PN) | RJ45 (2 Ports avec Switch) | PROFINET IO / Ethernet ouvert | Contrôleur ou I-Device / 100 Mbit/s |
📊 Capacité de Configuration
- Zone d’adresses Entrées/Sorties (Max) : 8 192 Octets d’entrées / 8 192 Octets de sorties.
- Nombre de esclaves PROFIBUS max. : 124 abonnés par interface.
- Nombre de blocs (OB, FB, FC, DB) : Illimité (uniquement restreint par la taille de la mémoire de travail).
- Horloge temps réel matérielle : Oui, intégrée avec synchronisation réseau.
📐 Dimensions et Poids
- Largeur : 120 mm.
- Hauteur : 125 mm.
- Profondeur : 130 mm.
- Poids net : ~1,40 kg.
