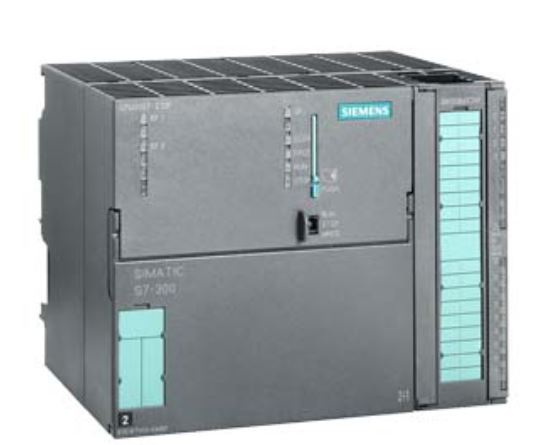

unité centrale Siemens SIMATIC S7-300 CPU 315T-2 DP 6ES7315-6TH13-0AB0
🧠 Mémoire et performances
- Mémoire de travail : 256 Ko (non extensible, partagée entre le programme API et le système technologique).
- Mémoire de chargement : Via carte MMC uniquement, minimum 8 Mo obligatoire.
- Maintien des données : Garanti sans batterie sur la carte MMC.
- Temps de traitement :
- Opérations sur les bits : 0,1 µs
- Opérations sur les mots : 0,2 µs
- Arithmétique à virgule flottante : 2 µs
🔌 Interfaces de communication
- Interface 1 (MPI / PROFIBUS DP) :
- Type de connexion : Sub-D 9 broches.
- Débit max : 12 Mbit/s.
- Rôles : Maître ou Esclave DP, communication PG/OP.
- Interface 2 (PROFIBUS DP DRIVE) :
- Type de connexion : Sub-D 9 broches.
- Débit max : 12 Mbit/s.
- Rôle exclusif : Maître DP (isochrone) pour la synchronisation rapide et directe des variateurs et servo-entraînements.
📥 Entrées / Sorties technologiques intégrées
- Connecteur frontal requis : 1 x 40 broches (non fourni).
- Entrées numériques : 4 entrées rapides (24 V CC), utilisables pour le raccordement d’encodeurs, de fonctions de mesure ou de cames technologiques.
- Sorties numériques : 8 sorties rapides (24 V CC, 0,5 A), dédiées aux fonctions technologiques.
📐 Caractéristiques électriques et mécaniques
- Tension d’alimentation : 24 V CC (plage admissible : 20,4 V à 28,8 V).
- Consommation de courant : ~600 mA (courant nominal sans charge sur les sorties).
- Dissipation thermique : Env. 16 W.
- Dimensions (L x H x P) : 80 mm x 125 mm x 130 mm (occupe une largeur double par rapport à une CPU 315 classique).
- Poids : ~510 g.
⚙️ Fonctions Motion Control intégrées
- Nombre d’axes max. : Jusqu’à 8 axes technologiques (selon le temps de cycle choisi).
- Fonctions supportées : Positionnement absolu/relatif, synchronisation de vitesse, profils de came électroniques, synchronisation d’axes (boîte de vitesses électronique).
