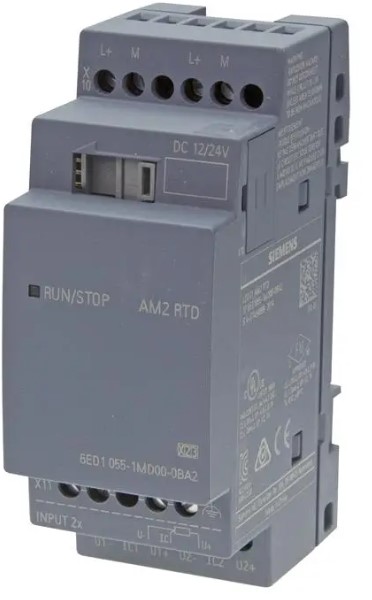

Siemens LOGO! AM2 RTD 6ED1055-1MD00-0BA2
Le module d’extension Siemens LOGO! AM2 RTD (référence 6ED1055-1MD00-0BA2) est conçu pour ajouter des capacités de mesure de température précises aux automates LOGO! 8
- Alimentation : 12/24 V DC (plage admissible de 10,8 V à 28,8 V DC).
- Entrées analogiques : 2 entrées dédiées aux sondes de température.
- Capteurs supportés : Pt100 et Pt1000.
- Plage de mesure : de -50 °C à +200 °C.
- Précision : ± 2 °C sur toute la plage de mesure.
- Consommation : environ 30 mA.
- Indice de protection : IP20.
Raccordement des capteurs
Le module permet des connexions en 2 ou 3 fils.
- Connexion 3 fils (recommandée) : Elle permet de compenser la résistance ohmique des câbles pour garantir une mesure plus précise, à condition que les conducteurs aient la même longueur et section.
- Connexion 2 fils : Plus simple, mais n’offre aucune correction d’erreur liée à la longueur du câble. Un pontage est nécessaire entre certaines bornes .
