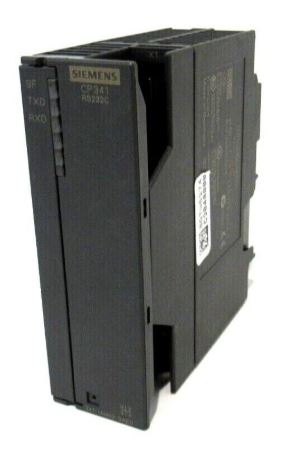

processeur de communication SIMATIC S7-300 CP 341 Siemens 6ES7341-1AH02-0AE0

Le module Siemens 6ES7341-1AH02-0AE0 est un processeur de communication SIMATIC S7-300 CP 341 conçu pour les liaisons série point à point hautes performances via une interface physique RS232C (V.24).

• Interface physique : 1 port isolé RS232C (V.24) doté d’un connecteur Sub-D à 9 broches.
• Vitesse de transmission : Configurable de 0,3 kbit/s à 115,2 kbit/s.
• Alimentation : 24 V DC (consommation max. de 100 mA) et 5 V DC via le bus de fond de panier (max. 70 mA).
• Dimensions : Largeur standard de 40 mm (occupe 1 emplacement sur le rack S7-300).
• Package inclus : CD contenant le pack de configuration logicielle requis pour l’intégration dans STEP 7.

• ASCII : Pour l’échange simple de chaînes de caractères avec des terminaux des lecteurs de codes-barres ou des balances.
• 3964 (R) : Protocole Siemens sécurisé avec acquittement logique pour les transmissions fiables.
• RK 512 : Permet la gestion structurée des banques de données (liaisons ordinateur/calculateur)

1. Configuration matérielle : Installez le contenu du CD fourni pour ajouter le catalogue d’objets spécifique à STEP 7 / TIA Portal. Référencez le module sur votre configuration réseau (Hardware Configuration).
2. Blocs de fonction (FB) : La communication avec le programme de la CPU s’effectue à l’aide des blocs standards dédiés :
   • FB 7 (P_RCV_RK) : Pour la réception des données.
   • FB 8 (P_SEND_RK) : Pour l’émission des données.
