carte de signal (Signal Board) de sortie analogique 6ES7288-5AQ01-0AA0 SIMATIC S7-200 SMART
Le module 6ES7288-5AQ01-0AA0 est la carte de signal (Signal Board) de sortie analogique pour la gamme SIMATIC S7-200 SMART de Siemens. Contrairement au module AE01 précédent qui lisait un signal, celui-ci permet d’en générer un.
📌 Caractéristiques principales
- Type de module : Carte de signalisation (SB) à intégrer directement sur la face avant du processeur (CPU).
- Sortie : 1 sortie analogique (1 AQ).
- Plages de signaux configurables :
- Tension : ±10 V.
- Courant : 0 à 20 mA (ou 4 à 20 mA via programmation).
- Résolution : 11 bits + signe (pour la tension) / 11 bits (pour le courant).

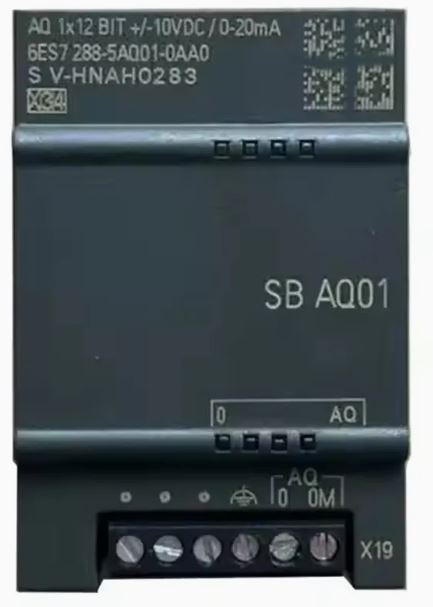

- Désignation sur boîtier : Généralement marqué SB AQ01 et AQ 1×12 BIT (11 bits + signe).
🛠️ Cas d’utilisation typiques
- Pilotage de la vitesse d’un variateur de fréquence (ex: entrée 0-10V ou 4-20mA).
- Commande d’ouverture d’une vanne modulante (0-100%).
- Envoi d’une consigne à un autre système automatisé ou un afficheur analogique.
