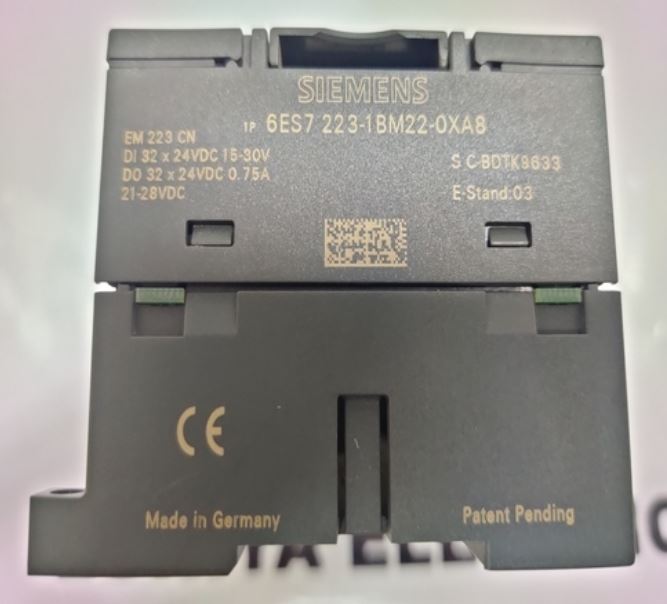

MODULE D’EXTENSION ENTREE/SPORTIE NUMERIQUE Siemens 6ES7223-1BM22-0XA8
Le module d’extension Siemens 6ES7223-1BM22-0XA8 est une unité combinée d’entrées/sorties numériques conçue exclusivement pour la gamme d’automates programmables industriels SIMATIC S7-200 (série d’unités centrales S7-22X). La mention CN indique qu’il s’agit d’une version destinée au marché chinois, possédant uniquement la certification CE.
Caractéristiques Techniques Principales
- Référence produit : 6ES7223-1BM22-0XA8 (Gamme EM 223)
- Nombre d’E/S : 32 entrées numériques et 32 sorties numériques
- Tension nominale : 24 V DC
- Type de montage : Rail DIN standard
- Dissipation thermique (perte de puissance) : 9 W typique
📥 Spécifications des Entrées (Digital Inputs)
- Nombre total : 32 entrées
- Configuration : Sink / Source (PNP / NPN au choix selon le câblage de la masse commune)
- Plage de tension du signal « 1 » : 15 V DC à 30 V DC
- Plage de tension du signal « 0 » : 0 V DC à 5 V DC
- Courant d’entrée : 4 mA typique par canal (sous signal « 1 »)
- Temps de retard au filtrage : 4,5 ms maximum
📤 Spécifications des Sorties (Digital Outputs)
- Nombre total : 32 sorties
- Type de sortie : Transistor (Sorties de type Source / PNP)
- Tension de sortie min. (signal « 1 ») : 20 V DC
- Intensité nominale : 0,75 A par canal
- Protection court-circuit : Non intégrée au module (prévoir des fusibles externes adaptés).
📐 Dimensions et Poids
- Largeur : 196 mm
- Hauteur : 80 mm
- Profondeur : 62 mm
- Poids : ~500 g
