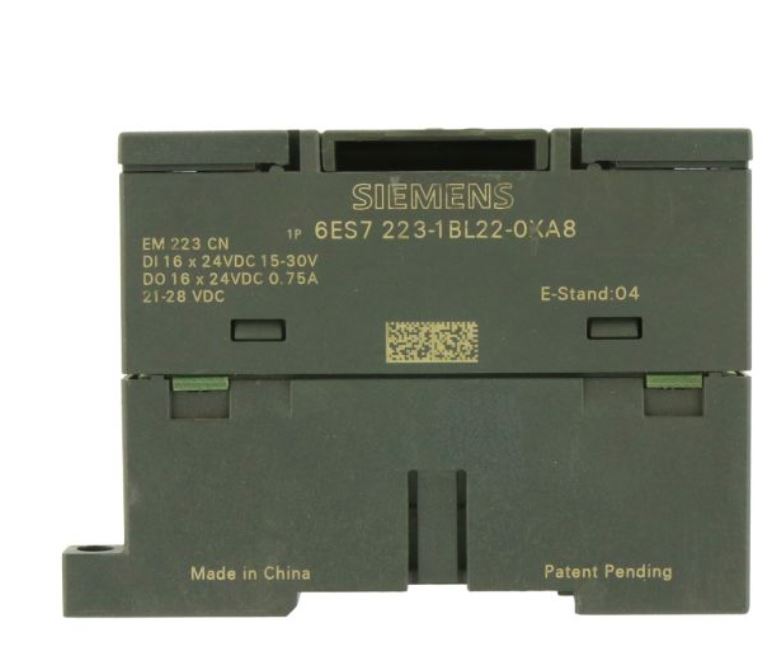

EXTENSION NUMERIQUE Siemens S7-200CN EM 223 (6ES7223-1BL22-0XA8).
Le module 6ES7223-1BL22-0XA8 est une extension numérique de la gamme S7-200CN de Siemens. Il permet d’augmenter le nombre d’entrées et de sorties d’un automate programmable industriel (API).
Caractéristiques Générales
- Référence produit : 6ES7223-1BL22-0XA8
- Gamme de produit : SIMATIC S7-200CN
- Type de module : Extension numérique Entrées / Sorties (TOR)
- Dimensions (L x H x P) : 137,5 mm x 80 mm x 62 mm
- Poids : Environ 360 g
- Perte de puissance (dissipation) : 4,5 W
⚡ Alimentation et Courants
- Tension d’alimentation (nominale) : 24 V DC
- Plage admissible : 20,4 V DC à 28,8 V DC
- Consommation sur le bus 5V DC (CPU) : 160 mA maximum
- Consommation sur l’alimentation 24V DC : 120 mA (courant de bobine / logique interne)
📥 Spécifications des Entrées (16 Entrées)
- Nombre d’entrées : 16
- Type d’entrée : Libre de potentiel (Sink/Source – Commun positif ou négatif)
- Tension nominale : 24 V DC
- Signal logique 1 : 15 à 30 V DC (4 mA minimum)
- Signal logique 0 : 0 à 5 V DC (1 mA maximum)
- Délai d’entrée (Filtre) : 4,5 ms
- Séparation libre de potentiel (Isolation) : Oui, par optocoupleur
- Configuration des groupes : 2 groupes de 8 entrées (Commun
1Met2M)
📤 Spécifications des Sorties (16 Sorties)
- Nombre de sorties : 16
- Type de commutation : Transistor (Mosfet) P-Type (commutation au pôle positif)
- Tension nominale : 24 V DC
- Courant de sortie maximal : 0,75 A par point
- Courant total du groupe : 6 A maximum (par groupe de 8 sorties)
- Fréquence de commutation maximale : 100 kHz (charge résistive)
- Protection court-circuit : Non intégrée mécaniquement (nécessite un fusible externe par groupe)
- Configuration des groupes : 2 groupes de 8 sorties (Alimentations
1L+ / 1Met2L+ / 2M)
🛠️ Conditions Environnementales
- Indice de protection : IP20
- Température de fonctionnement : 0 °C à 55 °C (installation horizontale)
- Humidité relative : 5% à 95% sans condensation
