MODULE D’EXTENSION D’ENTREES/SORTIES NUMERIQUES SIMATIC S7-200

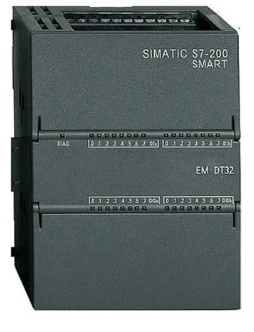

Le module d’extension Siemens SIMATIC S7-200 SMART EM DT32 (référence 6ES7288-2DT32-0AA0) est une unité haute densité d’entrées/sorties numériques conçue pour étendre la capacité des automates de la gamme S7-200 SMART
Caractéristiques techniques principales
- Configuration E/S : 16 entrées numériques et 16 sorties numériques intégrées dans un seul bloc compact.
- Tension d’alimentation : Nominale de 24 V DC (plage admissible allant de 20,4 V à 28,8 V DC).
- Type d’entrées (DI) : 16 points configurables en mode Sink (récepteur) ou Source (émetteur).
- Courant d’entrée : Environ 4 mA par canal activé.
- Tension logique : Signal « 1 » à partir de 15 V DC, signal « 0 » sous 5 V DC.
- Type de sorties (DO) : 16 points à transistors DC.
- Courant de commutation maximum : 0,75 A par canal de sortie.
- Consommation électrique :
- Depuis le bus interne de la CPU : Typiquement 170 mA à 185 mA (sous 5 V DC).
- Consommation globale du module : Environ 4,5 W.
