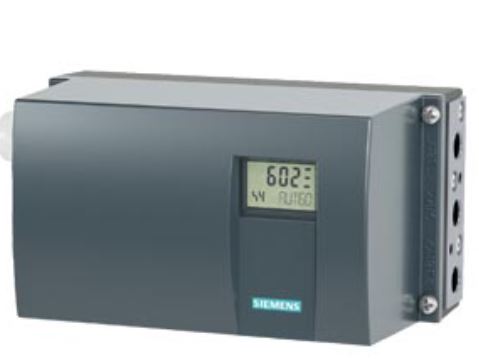

Contrôleur d’actionneur Siemens 6DR5010-0EG00-0AA0
Spécifications Générales et Configuration
- Fabricant : Siemens (Gamme process SITRANS / SIPART)
- Référence complète : 6DR5123-0NM01-0AA0
- Type de boîtier : Aluminium moulé sous pression (Metal Enclosure), sans fenêtre d’inspection.
- Mode de raccordement : Technologie 2 fils (Alimenté par la boucle de courant 4-20 mA).
- Type d’actionneur cible : Actionneurs pneumatiques linéaires (vannes à soupape) ou rotatifs (vannes à boisseau/papillon).
- Mode d’action : Double effet (Double-acting) – gère la mise sous pression et l’échappement des deux côtés du piston
2. Entrées et Communication Électrique
- Signal de commande (Consigne) : 4 à 20 mA DC.
- Protocole de communication : HART (version 7 intégrée).
- Tension de charge : Environ 6,3 V DC à 20 mA (impédance équivalente ~315 \(\Omega \)).
- Module de recopie intégré : Module AOM (Analog Output Module) inclus, fournissant un retour de position passif 4…20 mA isolé galvaniquement.
- Entrée numérique de base (DI1) : 1 contact sec configurable (arrêt d’urgence, maintien de position ou test de course partielle PST).
3. Connexions Industrielles et Interfaces
- Filetage Électrique : 1/2″ NPT (Presse-étoupes électriques).
- Filetage Pneumatique : 1/4″ NPT (Entrée d’air, Sorties Y1 et Y2 vers actionneur).
- Surveillance locale : Sans manomètres intégrés (Disponible en accessoire externe si nécessaire).
- Détection de position : Potentiomètre interne à haute résistance aux vibrations couplé à l’axe de l’appareil.
