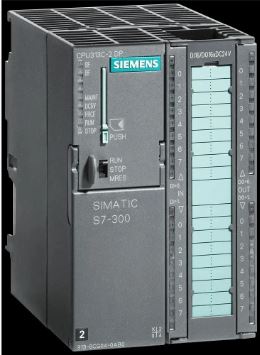

automate compact Siemens SIMATIC S7-300 CPU 313C-2 DP 6ES7313-6CG04-4AB1.
- Désignation du produit : CPU 313C-2 DP
- Version du firmware : V3.3
- Version fonctionnelle du matériel (HW) : 01
- Logiciels d’ingénierie requis : STEP 7 V5.5 + SP1 (ou supérieur) ou STEP 7 V5.3 + SP2 avec HSP 203
- Mémoire de travail intégrée : 128 Ko (non extensible, sauvegarde permanente sur carte Micro Memory Card)
2. Caractéristiques Électriques (Alimentation)
- Tension nominale : 24 V CC
- Plage admissible : 19,2 V à 28,8 V CC
- Consommation de courant nominale : 800 mA
- Courant d’appel (typique) : 5 A
- Puissance dissipée (typique) : 9 W
- Immunité aux coupures de réseau : Temporisation de 5 ms minimum
3. Entrées et Sorties Numériques Intégrées
- Entrées Tout-Ou-Rien (TOR) : 16 entrées (24 V CC, configurables en logique positive / P-reading)
- Sorties Tout-Ou-Rien (TOR) : 16 sorties (24 V CC, 0,5 A par canal, protection contre les courts-circuits)
- Fonctions technologiques : 3 compteurs rapides intégrés (fréquence de comptage maximale de 30 kHz)
- Entrées/Sorties analogiques : Aucune (contrairement au modèle 313C standard)
4. Interfaces de Communication
- Interface 1 (MPI) :
- Type de liaison : RS 485
- Vitesse de transmission : Max. 187,5 kbit/s
- Services : Communication PG/OP, routage, communication globale de données (GD)
- Interface 2 (PROFIBUS DP) :
- Type de liaison : RS 485
- Vitesse de transmission : Max. 12 Mbit/s
- Modes de fonctionnement : Maître DP ou Esclave D
