HMI Siemens SIMATIC Smart 700 IE V3 6AV6648-0CC11-3AX0

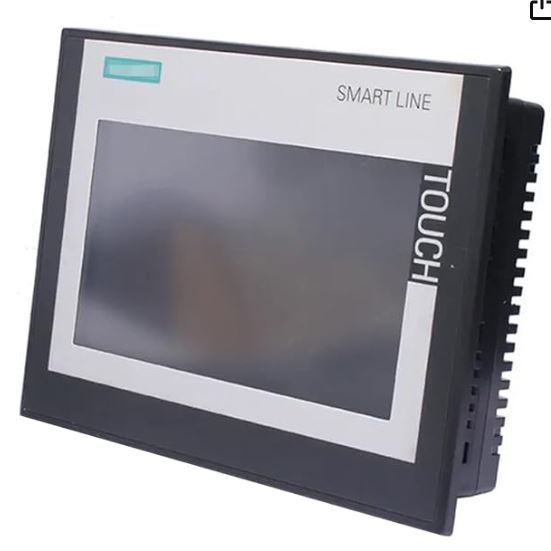

Le Siemens SIMATIC HMI Smart 700 IE V3 (référence exacte : 6AV6648-0CC11-3AX0) est un pupitre opérateur tactile industriel de la gamme SMART Line, conçu principalement pour le marché asiatique et optimisé pour fonctionner en parfaite synergie avec les automates de la gamme S7-200 SMART.
🛠️ Spécifications Techniques Détaillées
- Écran & Affichage : Dalle TFT panoramique de 7 pouces offrant une résolution de 800 x 480 pixels et capable d’afficher 65 536 couleurs (64K True Color).
- Contrôle : Interface entièrement tactile (Touch operation).
- Interfaces de Communication :
- 1x Port Série Intégré : Supporte les protocoles physiques RS422 et RS485 (généralement via un connecteur Sub-D 9 broches).
- 1x Interface Ethernet Industriel : Port RJ45 pour une communication réseau rapide.
- 1x Interface USB 2.0 Hôte : Connecteur de type A pour le transfert de données ou le branchement de périphériques.
- Fonctionnalités avancées : Prise en charge d’une horloge temps réel (RTC) pour la gestion des alarmes et des événements horodatés.
- Alimentation : Fonctionne sous une tension nominale de 24 V DC (± 20 %).
- Environnement : Indice de protection IP65 sur la face avant (étanchéité à la poussière et aux projections d’eau).
💻 Configuration & Logiciel
Ce terminal graphique ne se programme pas via le TIA Portal classique, mais nécessite le logiciel dédié WinCC flexible SMART (version SMART V3 ou ultérieure)
