unité d’extension de sorties analogiques 6ES7232-0HB22-0XA8

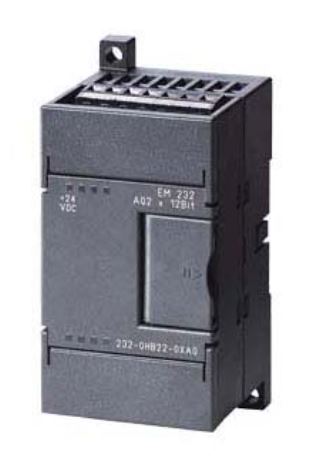

Le module Siemens SIMATIC S7-200 CN EM232 (référence 6ES7232-0HB22-0XA8) est une unité d’extension de sorties analogiques conçue pour la gamme de micro-automates S7-200.
Spécifications Techniques Principales
- Nombre de sorties : 2 sorties analogiques (AQW0 et AQW1).
- Plages de signaux :
- Tension : \(\pm \)10 V DC.
- Courant : 4 à 20 mA / 0 à 20 mA.
- Résolution du convertisseur : 12 bits pour la tension, 11 bits pour le courant.
- Alimentation requise : 24 V DC (plage admissible de 21 à 28 V DC).
- Isolation : Isolation galvanique intégrée pour protéger le processeur (CPU) contre les interférences électriques. [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
Compatibilité et Programmation
- Matériel : Conçu exclusivement pour être raccordé aux CPU de la gamme S7-22X (comme les CPU 222, 224, 224XP, 226). Attention, il n’est pas compatible avec la CPU 221 qui ne supporte pas les modules d’extension.
- Logiciel : Se programme via le logiciel classique STEP 7-Micro/WIN.
