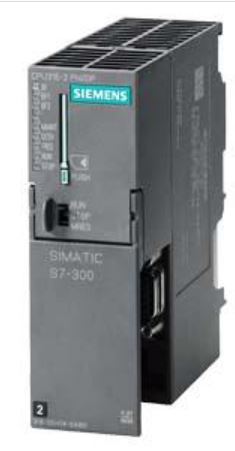

unité centrale de traitement (CPU) 6ES7315-2EH144-0AB0 Siemens SIMATIC S7
Le 6ES7315-2EH144-0AB0 (souvent abrégé 315-2 PN/DP) est une unité centrale de traitement (CPU) haut de gamme de la gamme d’automates Siemens SIMATIC S7-300.
📋 Caractéristiques Techniques Principales
- Mémoire de travail : 384 Ko (pour le programme utilisateur et les données).
- Mémoire de sauvegarde : Nécessite obligatoirement une carte mémoire MMC (Micro Memory Card) pour stocker le programme, car la CPU n’a pas de mémoire rémanente intégrée sans carte.
- Performance : Temps d’exécution d’environ 0,05 µs pour les opérations sur bits (très rapide pour sa génération).
🌐 Interfaces et Communication
La CPU dispose de deux interfaces physiques intégrées pour la communication industrielle :
- Interface 1 (MPI / PROFIBUS DP) :
- Type : RS485 (Sub-D 9 broches).
- Débit : Jusqu’à 12 Mbit/s.
- Rôle : Peut être configurée comme port MPI (pour la programmation ou la liaison avec des écrans IHM) ou comme maître/esclave PROFIBUS DP pour connecter des périphéries décentralisées (comme des îlots d’E/S ET 200).
- Interface 2 (PROFINET / Ethernet) :
- Type : RJ45 avec un commutateur (Switch) intégré à 2 ports.
- Fonctionnalité : Permet la topologie en ligne ou en anneau sans switch externe.
- Protocoles supportés : PROFINET IO (contrôleur ou appareil), communication TCP/IP, UDP, ISO-on-TCP, et serveur Web intégré pour le diagnostic.
🛠️ Configuration et Programmation
- Logiciels compatibles : Se programme via STEP 7 Classic (v5.5 ou supérieure) ou via la plateforme TIA Portal (liaison native S7-300).
- Applications types : Idéale pour les installations industrielles de taille moyenne à grande nécessitant à la fois des réseaux d’anciennes générations (Profibus) et des architectures modernes basées sur l’Ethernet Industriel (Profinet).
