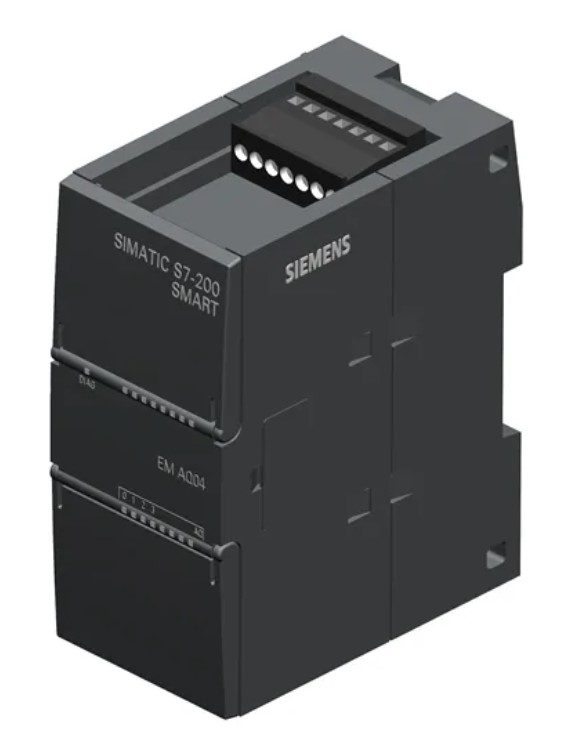

MODULE D’EXTENSION SORTIE ANALOGIQUE Siemens SIMATIC S7-200 SMART 6ES7288-3AQ04-0AA0
Le Siemens SIMATIC S7-200 SMART EM AQ04 (référence 6ES7288-3AQ04-0AA0) est un module d’extension de sorties analogiques conçu pour la gamme de micro-automates S7-200 SMART. Ce module permet de piloter des actionneurs industriels (variateurs de vitesse, vannes proportionnelles) exigeant des signaux continus en tension ou en courant.
Caractéristiques techniques principales
🛠️ Caractéristiques Générales
- Gamme : SIMATIC S7-200 SMART
- Type de module : Module d’extension de sorties analogiques (EM – Expansion Module)
- Nombre de sorties : 4 canaux indépendants
⚡ Alimentation et Consommation
- Tension nominale : 24 V DC (Plage admissible : 20,4 V à 28,8 V DC)
- Consommation (sur le bus 5 V DC) : 61 mA
- Consommation (sur le bus 24 V DC) : 103 mA (avec charge maximale sur les sorties)
- Puissance dissipée : 2,7 W (valeur typique)
📈 Caractéristiques des Sorties Analogiques
- Plages de signaux en Tension : \(\pm \)10 V
- Plages de signaux en Courant : 0 à 20 mA / 4 à 20 mA
- Résolution numérique : 11 bits + bit de signe
- Plage de valeurs process :
- Unipolaire (Courant) :
0à27648 - Bipolaire (Tension) :
-27648à+27648
- Unipolaire (Courant) :
- Impédance de charge minimale (Tension) : \(\ge \) 5 k\(\Omega \)
- Impédance de charge maximale (Courant) : \(\le \) 500 \(\Omega \)
- Temps de cycle (tous canaux) : 2,0 ms
🎯 Précision et Tolérances
- Erreur opérationnelle (0 à 55 °C) : \(\pm \)1,0 % de la pleine échelle
- Erreur à 25 °C (valeur typique) : \(\pm \)0,5 % de la pleine échelle
🚨 Diagnostics et Protections
- Isolation électrique : 500 V AC entre la logique du bus et les circuits de sortie
- LED de diagnostic : Voyant d’état du module (Vert/Rouge)
- Protection court-circuit (Tension) : Oui (limitation de courant à la terre)
- Détection de rupture de fil (Courant) : Oui (sur la plage 4-20 mA)
- Comportement sur CPU en STOP : Configurable (Geler la dernière valeur ou Forcer une valeur de sécurité)
📐 Dimensions et Environnement
- Dimensions (L x H x P) : 45 \(\times \) 100 \(\times \) 81 mm
- Poids : Environ 147,7 g
- Type de montage : Rail DIN 35 mm ou montage mural par vis
- Température de fonctionnement : 0 °C à 55 °C
- Humidité relative : 95 % sans condensation
- Indice de protection : IP20
