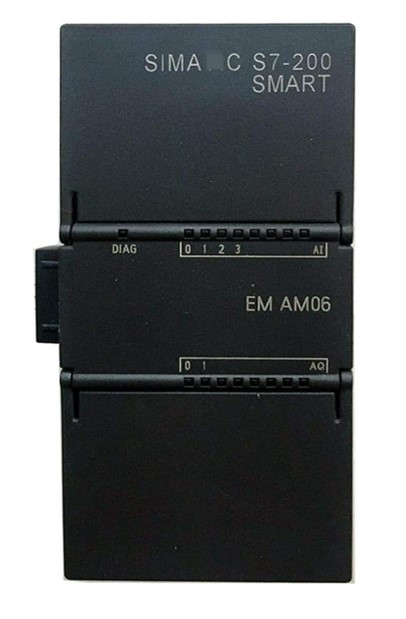

module d’extension mixte d’entrées/sorties analogiques Siemens 6ES7288-3 SIMATICAM06-0AA0
Le Siemens 6ES7288-3AM06-0AA0 est un module d’extension mixte d’entrées/sorties analogiques (EM AM06) conçu exclusivement pour la gamme de PLC SIMATIC S7-200 SMART. Ce module permet l’interfaçage direct avec des capteurs et des actionneurs analogiques industriels.
Caractéristiques Techniques Principales
- Entrées Analogiques (AI) : 4 canaux configurables.
- Sorties Analogiques (AO) : 2 canaux configurables.
- Alimentation : 24 V DC (plage admissible de 20,4 à 28,8 V DC).
- Consommation : Courant nominal de 60 mA avec une perte de puissance d’environ 2 W.
- Indice de Protection : Boîtier compact IP20.
- Dimensions : 45 mm (Largeur) × 100 mm (Hauteur) × 81 mm (Profondeur).
| Type de Signal | Plages Prises en Charge | Résolution Maximale |
|---|---|---|
| Tension | ±10 V, ±5 V, ±2,5 V, 0 à 10 V, 0 à 5 V | 12 bits (11 bits + signe) |
| Courant | 0 à 20 mA, 4 à 20 mA | 11 bits |
