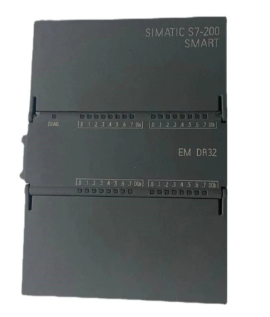

MODULE D’EXTENSION D’ENTREES/SORTIES NUMERIQUES SIMATIC 6ES7288-2DR32-0AA0

Le module d’extension 6ES7288-2DR32-0AA0 (gamme SIMATIC S7-200 SMART, désigné sous le nom SM DR32) est une unité d’entrées/sorties numériques hautes performances conçue pour accroître la capacité des automates industriels.

• Tension d’alimentation : Réseau de bord 24 V DC (plage admissible de 20,4 V à 28,8 V DC).
• Consommation de courant : 165 mA typique depuis le bus interne (backplane 5 V DC).
• Dimensions physiques : Format compact mesurant 100 x 70 x 81 mm pour un montage sur rail DIN.
• Indice de protection : Boîtier normé IP20.

  Spécifications des Entrées (Digital Inputs) [1]
  • Nombre de canaux : 16 entrées numériques configurées en 2 groupes distincts.
  • Type de logique : Compatibilité totale Sink / Source (logique positive ou négative).
  • Niveaux de tension : Signal « 0 » inférieur à 5 V DC ; Signal « 1 » compris entre +15 V et +30 V DC.
  • Temps de filtrage : Retard de commutation maximal de 200 µs à la transition
    Spécifications des Sorties (Digital Outputs)
    • Nombre de canaux : 16 sorties physiques à relais.
    • Pouvoir de coupure : Intensité maximale de 2 A par canal sous charge résistive.
    • Tension de bobine : Commande interne assurée en 24 V DC avec protection contre l’inversion de polarité.
    • Temps de réponse : Délai d’enclenchement et de déclenchement inférieur à 10 ms.
    • Sécurité : Absence de protection intégrée contre les courts-circuits (protection externe par fusible obligatoire). [1, 3]
