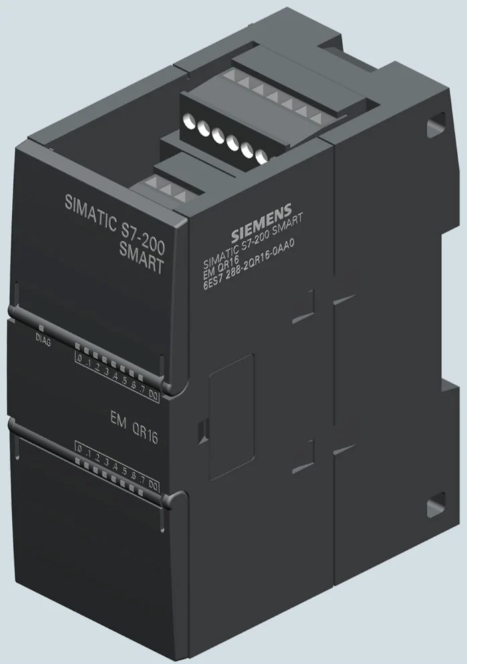

MODULE D’EXTENSION DE SORTIES NUMERIQUES Siemens 6ES7288-2QR16-0AA0
Le module Siemens 6ES7288-2QR16-0AA0 est un module d’extension de sorties numériques (EM QR16) conçu pour la gamme d’automates SIMATIC S7-200 SMART. Ce bloc intègre 16 sorties à relais physiques (contacts secs), doublant la capacité du module DR08 pour piloter de nombreuses charges de puissance ou des tensions alternatives directement.
Spécifications Techniques
| Caractéristique [1] | Valeur / Description |
|---|---|
| Désignation commerciale | EM QR16, DQ 16x Relais |
| Nombre de sorties | 16 sorties numériques à relais |
| Courant de commutation max. | 2 A par canal (charge résistive) |
| Plage de tension des contacts | 5 à 30 V DC ou 5 à 250 V AC |
| Groupes d’isolement | Séparés en plusieurs groupes avec communs distincts |
| Alimentation de la bobine | 24 V DC (plage de 20,4 à 28,8 V DC) |
| Consommation sur le bus 5V | 120 mA typique (fourni par le CPU) |
| Temps de réponse (Retard) | 10 ms maximum (ouverture et fermeture) |
| Durée de vie des contacts : | ~100 000 cycles sous charge nominale |
