module d’entrées analogiques 6ES7288-3AT04-0AA0

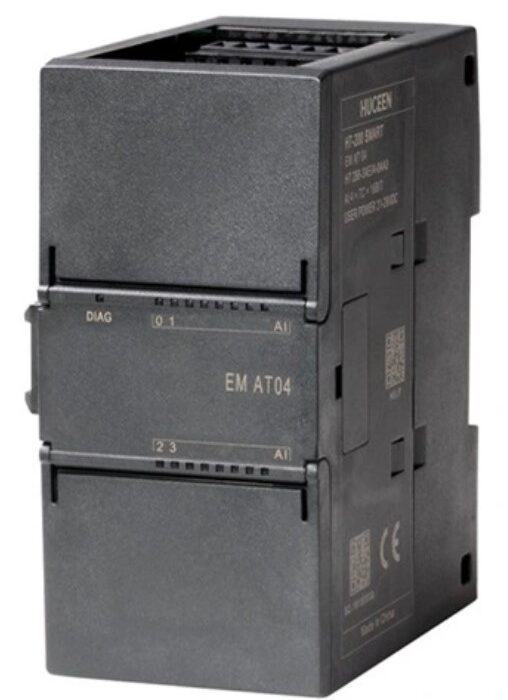

Le module d’extension EM AT04 (référence 6ES7288-3AT04-0AA0) est un module d’entrées analogiques pour automates Siemens S7-200 SMART. Il est conçu spécifiquement pour la mesure de température par capteurs thermocouples.

• Nombre de canaux : 4 entrées analogiques.
• Type de capteurs : Thermocouples (Types J, K, T, E, R, S, N).
• Plage de signal de tension : ±80 mV.
• Résolution : 15 bits + signe.
• Compensation de soudure froide : Intégrée (interne) ou externe via thermistance.
• Isolation : 500 V AC entre les circuits électroniques et les canaux logiques.

• Montage : Clipsage direct sur rail DIN à droite du CPU S7-200 SMART.
• Connexion : Raccordement via le connecteur de bus plat inclus.
• Alimentation : Nécessite une alimentation externe de 24 V DC (bornes L+ et M).
• Câblage capteur : Utiliser des câbles de compensation blindés spécifiques au type de thermocouple pour éviter les perturbations électromagnétiques.

1. Ouvrir le projet dans le logiciel STEP 7-Micro/WIN SMART.
2. Accéder à la Configuration Matérielle (Hardware Configuration).
3. Glisser-déposer le module EM AT04 (6ES7288-3AT04-0AA0) à droite du CPU.
4. Sélectionner le module pour configurer les paramètres par canal :
   • Type de thermocouple utilisé.
   • Fréquence de rejet de bruit (50 Hz ou 60 Hz).
   • Unité de mesure (Celsius ou Fahrenheit).

• Valeurs numériques : Le module convertit directement la température en dixièmes de degré (Exemple : une valeur lue de 250 dans le registre de l’automate correspond à 25.0 °C).
• Registres d’adresse : Les adresses d’entrées (mots) dépendent de la position du module (Exemples : AIW16, AIW18, AIW20, AIW22).
