module bloc d’extension d’entrées/sorties numériques SIMATIC S7-200 de Siemens.

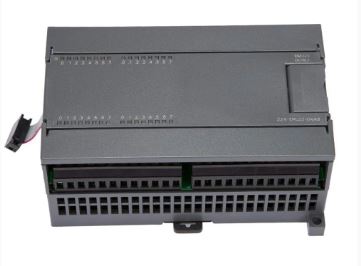

Le module 6ES7223-1PM22-0XA8 est un bloc d’extension d’entrées/sorties numériques combinées de la gamme SIMATIC S7-200CN de Siemens.
Spécifications Techniques Principales
- Compatibilité stricte : Conçu exclusivement pour s’associer aux contrôleurs CPU S7-22X (tels que S7-221, S7-222, S7-224, S7-224XP et S7-226).
- Capacité d’E/S : Totalise 64 points de raccordement répartis de manière égale :
- 32 entrées numériques : Alimentées en 24 V DC, acceptant des configurations à logique positive ou négative (Sink/Source). Le courant d’entrée typique par canal est de 4 mA pour l’état logique « 1 ».
- 32 sorties numériques : Sorties sur contacts secs par relais, idéales pour commuter des charges de natures et de tensions variées.
- Capacité de coupure des sorties : Courant nominal maximum de 2 A par voie/canal.
- Plages de tensions de charge (Sorties) :
- Continu : De 5 V DC à 30 V DC.
- Alternatif : De 5 V AC à 230 V AC.
- Protection électrique : Absence de protection intégrée contre les courts-circuits sur la partie sorties relais (prévoir des fusibles ou disjoncteurs externes appropriés).
- Dissipation thermique : Puissance dissipée typique de 13 W en fonctionnement.
Encombrement et Montage
- Fixation : Montage direct sur rail DIN standard ou via vis en fond d’armoire.
- Dimensions physiques : 196 mm (Largeur) x 80 mm (Hauteur) x 62 mm (Profondeur).
